玻璃钢仪表保温(保护)箱具体尺寸
玻璃钢仪表保温(保护)箱

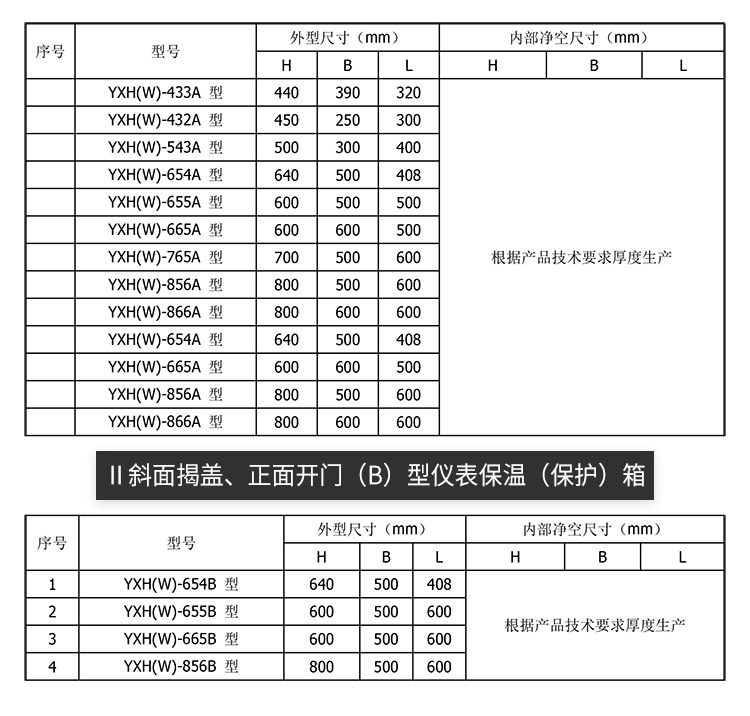

序号 | 型号 | 外型尺寸(mm) | 内部净空尺寸(mm) | ||||
H | B | L | H | B | L | ||
1 | YXH(W)-433A 型 | 440 | 390 | 320 | 根据产品技术要求厚度生产 | ||
2 | YXH(W)-432A 型 | 450 | 250 | 300 | |||
3 | YXH(W)-543A 型 | 500 | 300 | 400 | |||
4 | YXH(W)-654A 型 | 640 | 500 | 408 | |||
5 | YXH(W)-655A 型 | 600 | 500 | 500 | |||
6 | YXH(W)-665A 型 | 600 | 600 | 500 | |||
7 | YXH(W)-765A 型 | 700 | 500 | 600 | |||
8 | YXH(W)-856A 型 | 800 | 500 | 600 | |||
9 | YXH(W)-866A 型 | 800 | 600 | 600 | |||
10 | YXH(W)-654A 型 | 640 | 500 | 408 | |||
11 | YXH(W)-665A 型 | 600 | 600 | 500 | |||
12 | YXH(W)-856A 型 | 800 | 500 | 600 | |||
13 | YXH(W)-866A 型 | 800 | 600 | 600 |

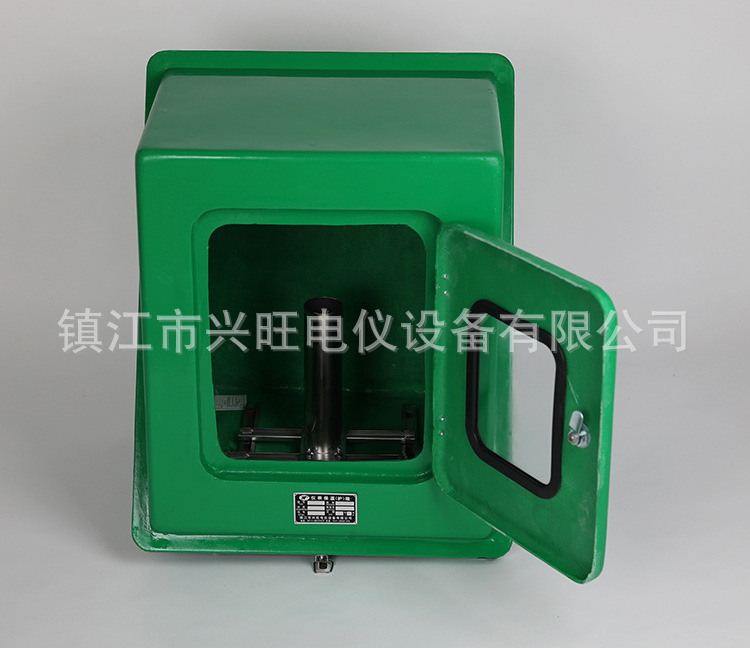

我公司仪表保温(保护)箱采用实事求是的设计理念,以玻璃钢材质为原料,外观美观、结构小巧、重量轻、互换性高等特点。其上下箱体结构尺寸相同,可以互换;上下箱体采用铰链连接,并装有搭扣,箱内装有撑杆,以支撑箱盖。若需打开箱盖,只要松开搭扣,将上箱体向上掀起90°,便于箱内仪表安装及调修。该结构形式的保温(保护)箱适用于仪表二阀组、三阀组、五阀组与压力变送器、差压变送器、压力表、压力开关等仪表配套使用。仪表阀组可以直接与保温箱底面或侧面相连接可省去箱内安装板和安装支柱,缩小保温箱体积。保温箱内的加热方式可分为电加热和蒸汽伴热两种,蒸汽伴热可分为直接将阀体作为伴热体伴热和蒸汽散热管伴热。这种安装方式将箱内元件安装在一起所需保温箱的体积可大大缩小。

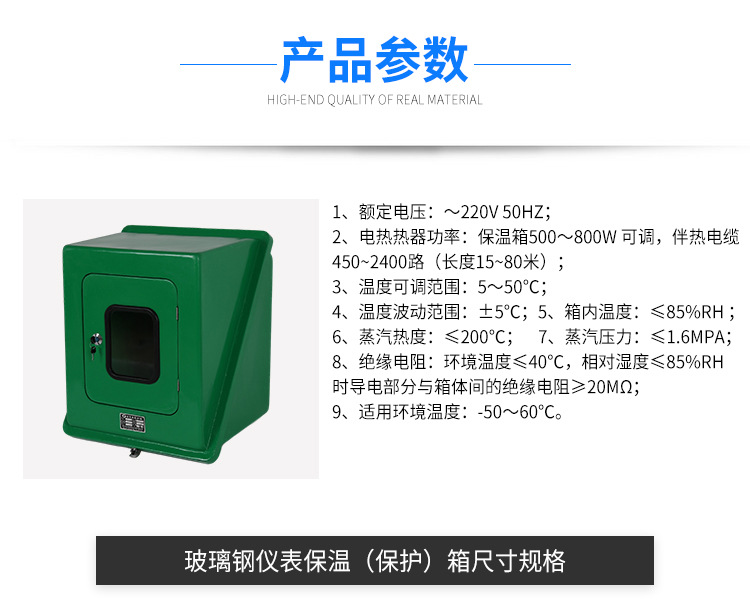

1、额定电压:~220V 50Hz;
2、电热热器功率:保温箱500~800W 可调,伴热电缆450~2400路(长度15~80米);
3、温度可调范围:5~50℃;
4、温度波动范围:±5℃;
5、箱内湿度:≤85%RH ;
6、蒸汽热度:≤200℃;
7、蒸汽压力:≤1.6Mpa;
8、绝缘电阻:环境温度≤40℃,相对湿度≤85%RH时导电部分与箱体间的绝缘电阻≥20MΩ;
9、适用环境温度:-50~60℃。
镇江市兴旺电仪设备有限公司源头厂家生产销售多种材质仪表保温(保护)箱、仪表管件、阀门、卡套式终端接头、对焊式截止阀、对焊式终端接头针型阀、阀组等产品,品类规格统一。
联系人:马经理 电话:0511-88337637 手机:13952977637 企鹅帐号:623710590

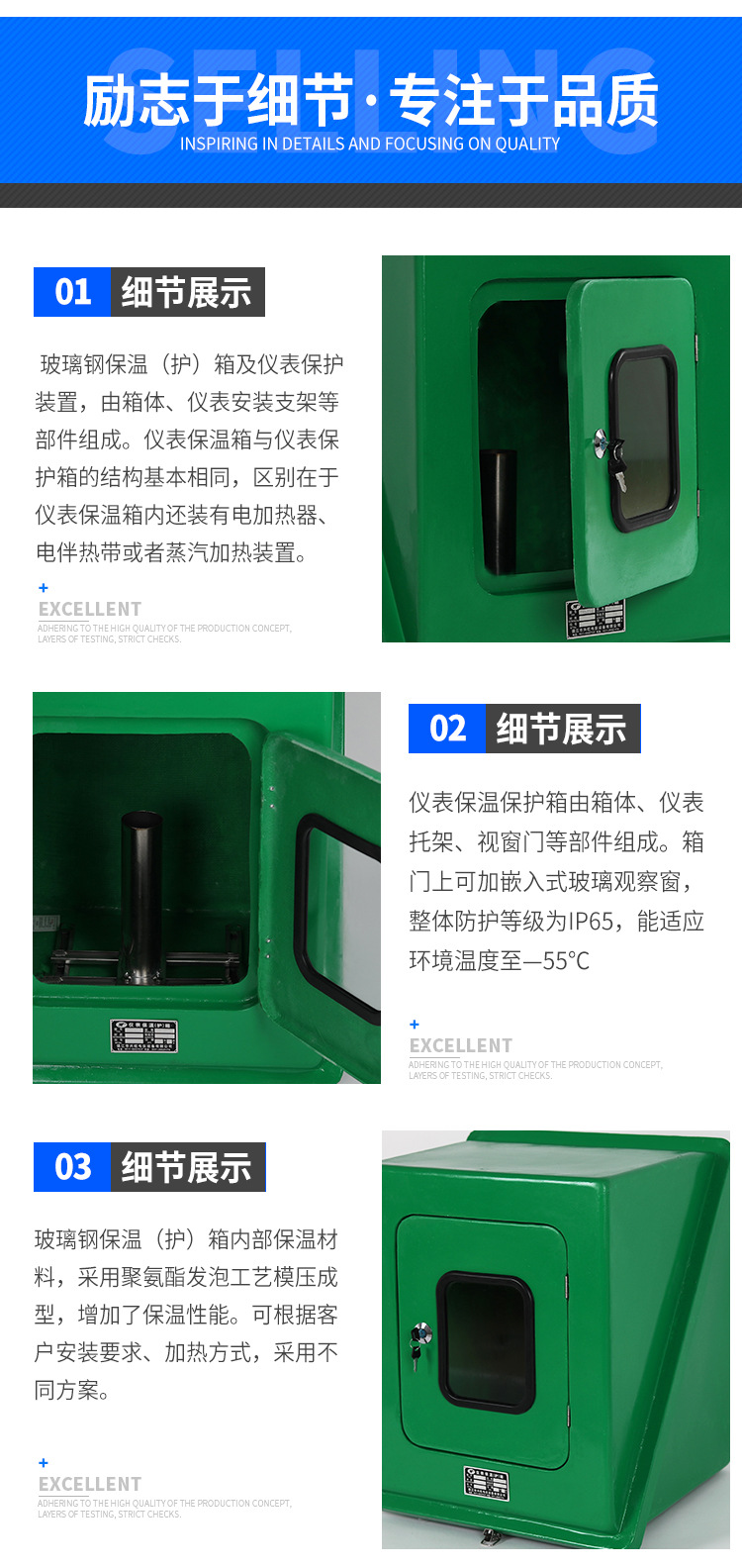

01/ 玻璃钢保温(护)箱及仪表保护装置,由箱体、仪表安装支架等部件组成。仪表保温箱与仪表保护箱的结构基本相同,区别在于仪表保温箱内还装有电加热器、电伴热带或者蒸汽加热装置。

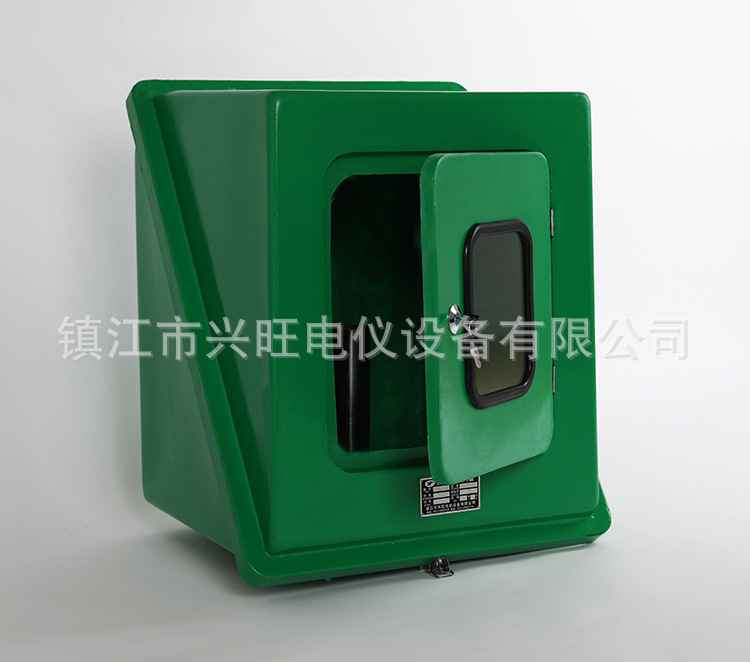

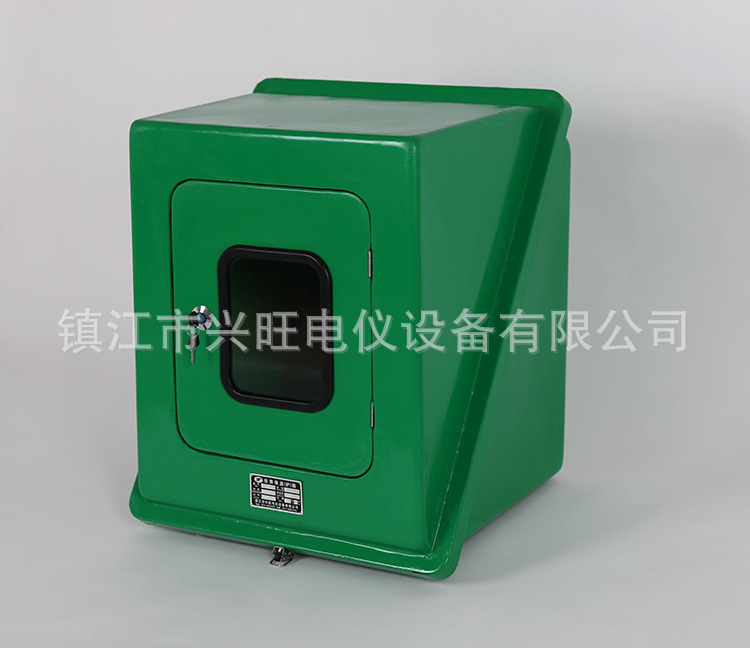

02/ 仪表保温保护箱由箱体、仪表托架、视窗门等部件组成。箱门上可加嵌入式玻璃观察窗, 整体防护等级为IP65 适应低环境温度—55℃
03/ 玻璃钢保温(护)箱内保温材料,采用聚氨酯发泡工艺模压成型,优化了保温性能。箱内根据客户安装要求、加热方式,采用不同方案。
订货须知
1、设计院或用户可按仪表数量选用不同规格的仪表保温(保护)箱,并标明变送器和端子排数量。应注明箱体颜色(不注时由制造厂选定)。需提供100×50×1mm尺寸的色泽样板。
2、为保障保温(保护)箱的应用,订货时要注明:型号、数量、使用地名、地点,该处的环境温度、风速、温度等气象资料。箱内要求保持温度范围。
3、我公司可根据用户定制要求(颜色)设计和生产非标准的仪表保温(保护)箱类。
