镇江市兴旺电仪设备有限公司源头厂家生产销售多种材质仪表保温(保护)箱、仪表管件、阀门、卡套式终端接头、对焊式截止阀、对焊式终端接头针型阀、阀组等产品,品类规格统一。
联系人:马经理 电话:0511-88337637 手机:13952977637 企鹅帐号:623710590

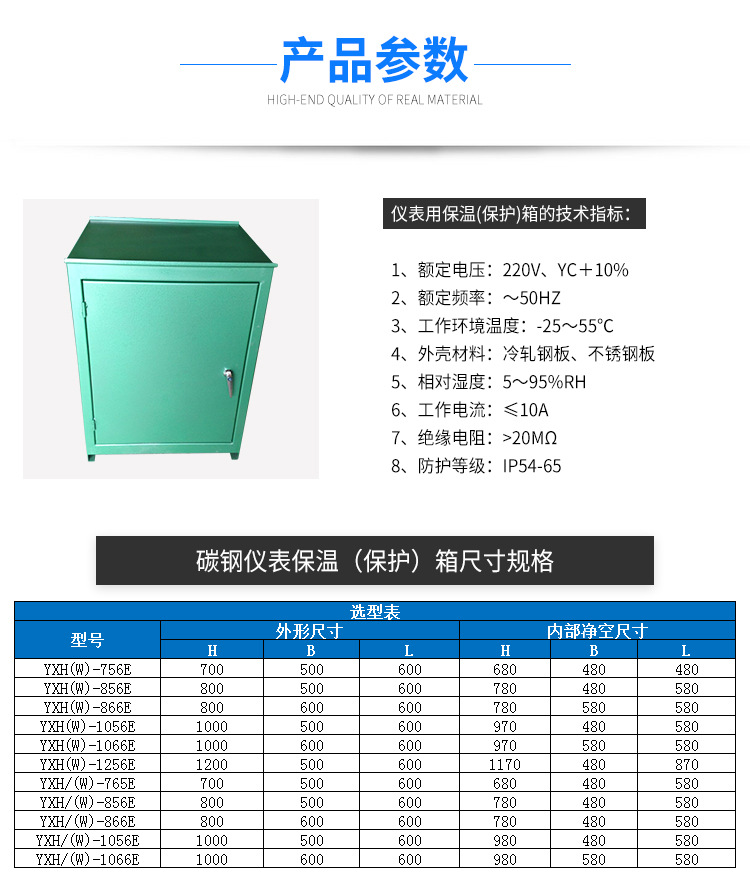

选型表 | ||||||
型号 | 外形尺寸 | 内部净空尺寸 | ||||
H | B | L | H | B | L | |
YXH(W)-756E | 700 | 500 | 600 | 680 | 480 | 480 |
YXH(W)-856E | 800 | 500 | 600 | 780 | 480 | 580 |
YXH(W)-866E | 800 | 600 | 600 | 780 | 580 | 580 |
YXH(W)-1056E | 1000 | 500 | 600 | 970 | 480 | 580 |
YXH(W)-1066E | 1000 | 600 | 600 | 970 | 580 | 580 |
YXH(W)-1256E | 1200 | 500 | 600 | 1170 | 480 | 870 |
YXH/(W)-765E | 700 | 500 | 600 | 680 | 480 | 580 |
YXH/(W)-856E | 800 | 500 | 600 | 780 | 480 | 580 |
YXH/(W)-866E | 800 | 600 | 600 | 780 | 480 | 580 |
YXH/(W)-1056E | 1000 | 500 | 600 | 980 | 480 | 580 |
YXH/(W)-1066E | 1000 | 600 | 600 | 980 | 580 | 580 |

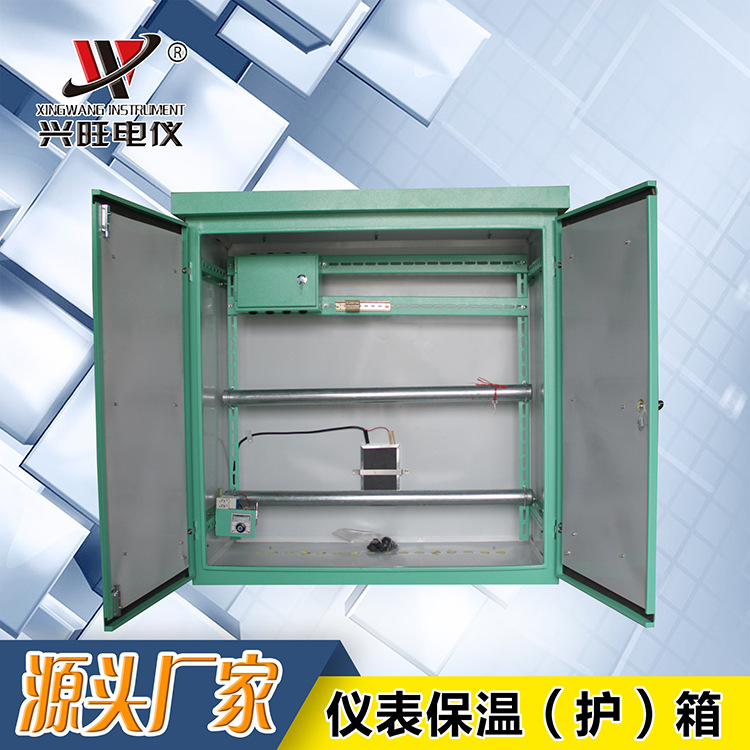

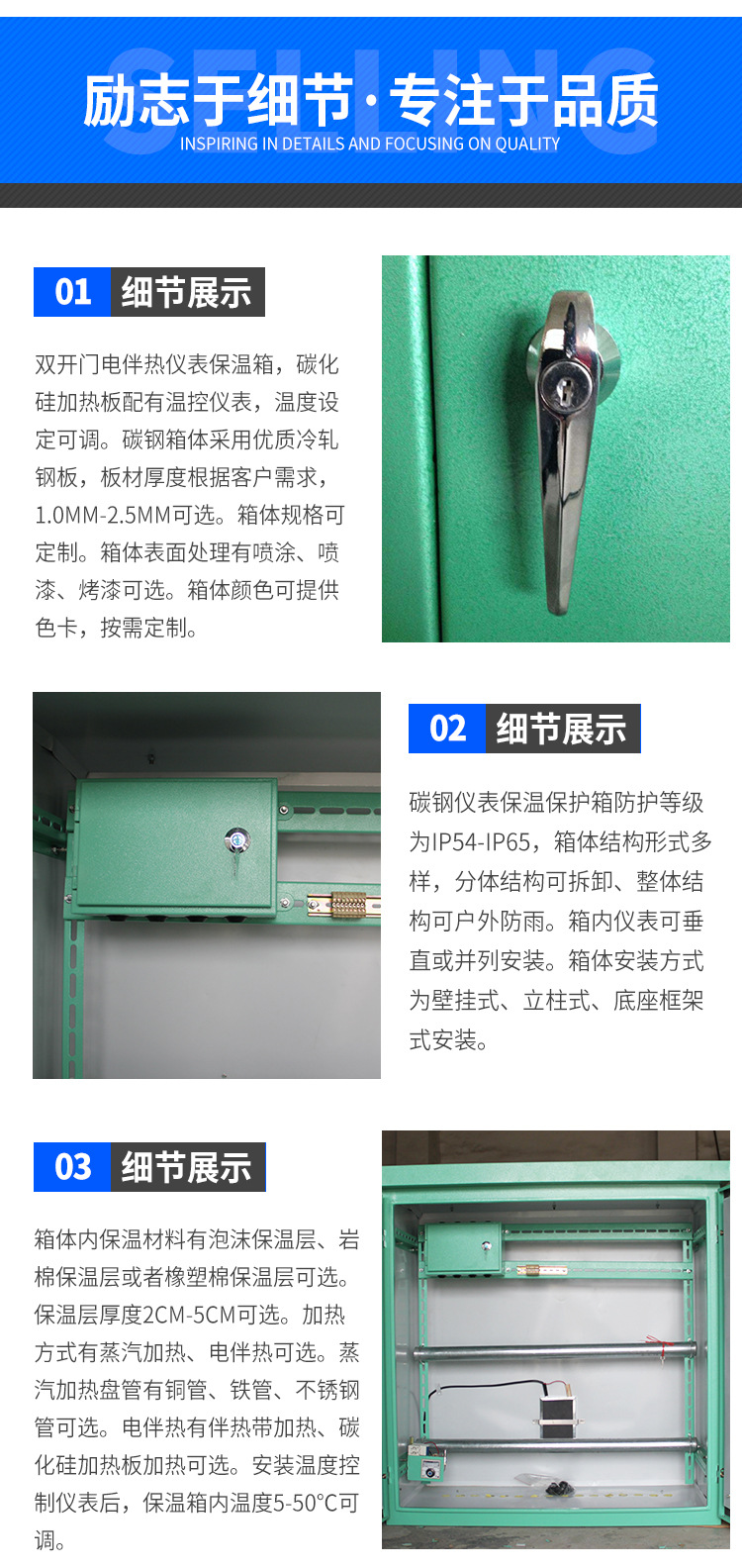

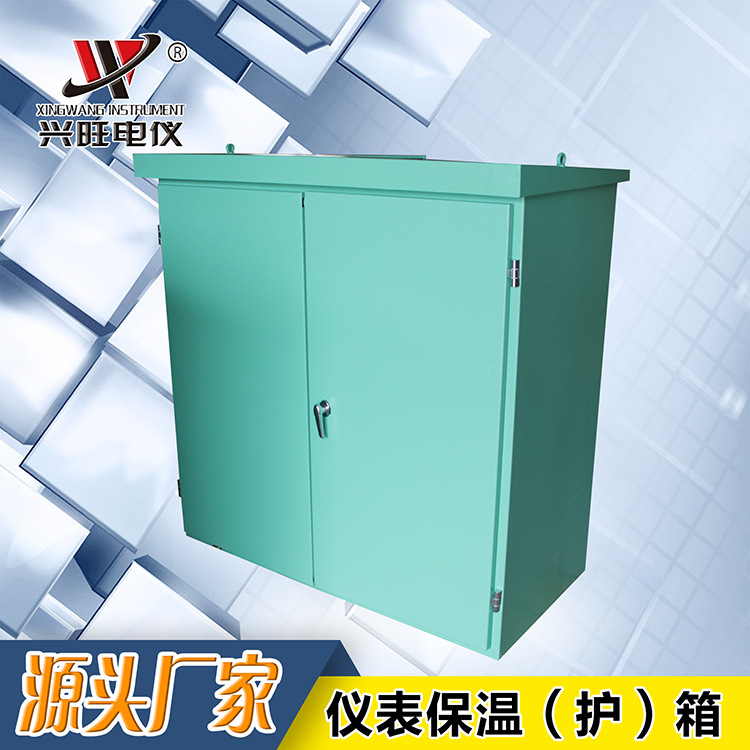

仪表保温(保护)箱的结构特点:

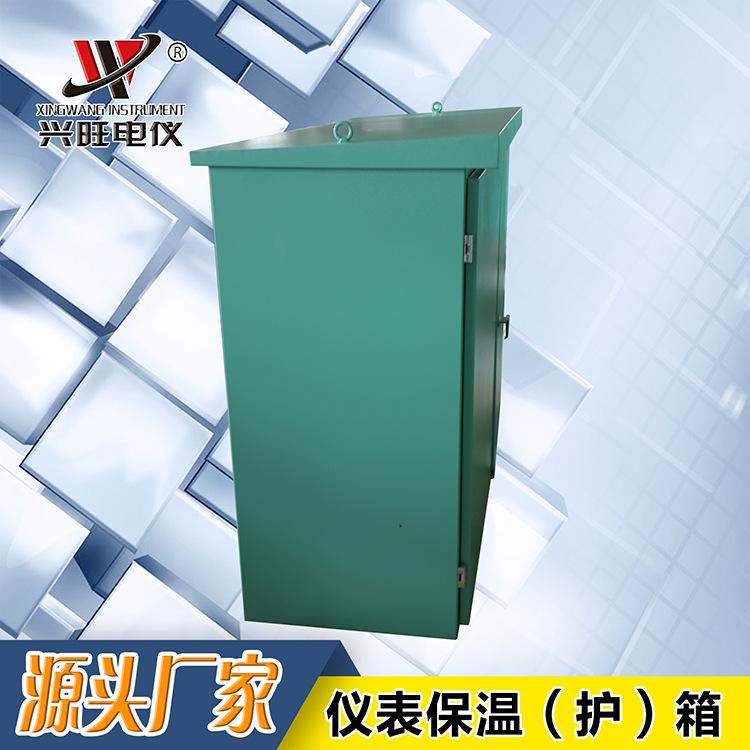

1.箱体用冷轧钢板弯制焊接而成,亦可按用户要求用不锈钢板制造。箱顶盖为单向坡式,水不会渗入箱内,箱门用高质量的密封条密封。箱体为防溅密封型,可按用户要求达到IP54-IP65的防护级别。
2.箱内六面有25~30mm厚的阻燃型保温层,该材料具有导热系数小,容量小、阻燃、阻水性好和耐腐蚀等优点。表面用镀锌板或铝板做保护层。箱体的保温结构具有施工简捷、保温性好的特点。
3.变速器安装在箱内可自由调整垂直水平 镀锌架上。左、右 、上、下坐标为可借助箱体立柱角钢上长形孔调整,安装方便。
4.引入箱内的导压管可从箱后侧安装方孔穿入,然后用穿管板密封,穿管板上末用之敲落孔,用密封胶泥密封。
5.箱内顶有照明灯,有行程开关控制,门开灯亮,门闭灯灭,检修较方便。
6.箱门上有LED数显表,显示箱内的温度,便于操作员检修箱内保温情况。
7.电缆可从箱地或箱侧引入,电缆接头规格由设计或用户决定。

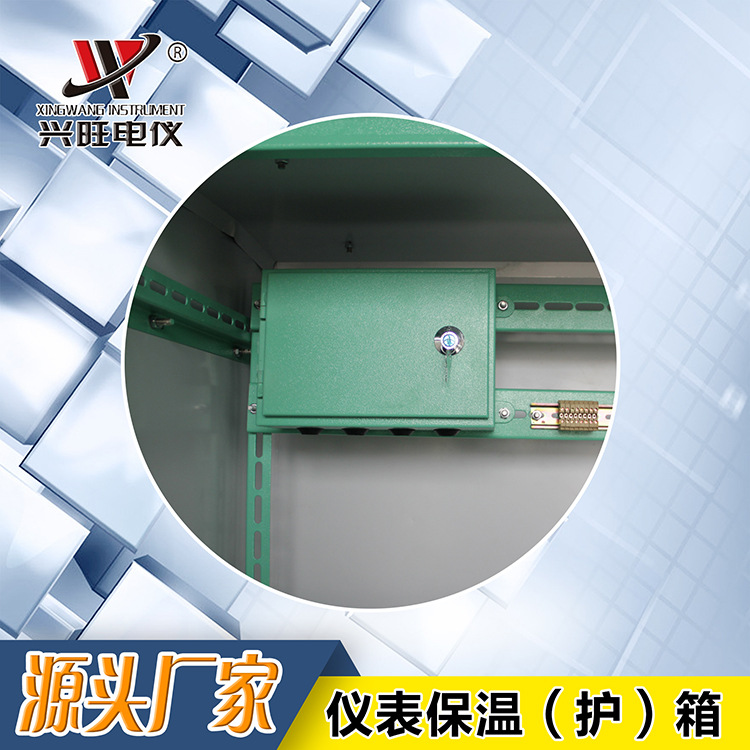

8.保温箱内侧有电器部件安装用的导轨,供入箱电缆联接继电器、开关等固定用。
9.箱内外表面喷塑处理,颜色由用户决定。
10.如果保温箱内加热元件采用阻爆型柔性加热板,配套使用阻爆型接线盒等附件,从而构成整体阻爆,可以应用于工厂一区、二区等阻爆场合。
仪表用保温(保护)箱的工作指标:
额定电压:220V、YC+10%
额定频率:~50HZ
工作环境温度-25~55℃
相对湿度:5~95%RH
工作电流:≤10A
隔缘电阻:﹥20MΩ
防护等级:IP54-65
外壳材料:冷轧钢板、不锈钢板
订货须知
1、设计院或用户可按仪表数量选用不同规格的仪表保温(保护)箱,并标明变送器和端子排数量。应注明箱体颜色(不注时由制造厂选定)。需提供100×50×1mm尺寸的色泽样板。
2、为保障保温(保护)箱的应用,订货时要注明:型号、数量、使用地名、地点,该处的环境温度、风速、温度等气象资料。箱内要求保持温度范围。
3、我公司可根据用户定制要求(颜色)设计和生产非标准的仪表保温(保护)箱类。
